永宏H系列人机产品在中频感应加热系统上的应用

发布者:慧控  时间:2017/5/12 14:40:37

永宏H系列人机产品在中频感应加热系统上的应用

一、原理、工艺

1.1 产品描述

    随着我国工业化进程的飞速发展,感应加热领域也再快速发展.由于环保要求以及煤炭涨价,用焦煤加热不仅不符合环保要求,而且在价格和经济上也非常的不合算.另一方面,目前工业加热还大量使用着KGBS以可控硅为主器件的中频加热设备.功率因数低耗费着大量的电能.随着金融危机的曼延,节能降耗,缩减成本已经成为中小企业非常迫切的问题.。

1.2 性能特征

      1、生产操作简单、进出料灵活、自动化程度高,可实现在线式生产。
      2、工件加热长度、速度、温度等可精确控制。
      3、工件加热均匀、芯表温差小,控制精度高。
      4、全方位节能优化设计,能耗低、效率高,比烧煤生产成本低。
      5、使用PLC可编程控制器PID控温效果更突出,控温更为精确。
      6、温度控制,功率自动调节,无级范围10%-100%,功率与温度联动性极强,通过功率与温度自动调节系统实现加热温度的精确和稳定控制;内置的功能化控制系统和外部热电偶测温反馈卓越配合,可方便调节功率、时间参数快速升温,均匀加热;
      7、三种温控方式:自动式,平均式,指定式,可用户自由切换。自动式为加热和冷却时控制最热的热电偶起作用;平均式为在加热时控制多路热电偶的平均温度;指定式为加热控制指定的任意一个热电偶。
      8、可以设置温度波动范围,每一路热电偶会与平均值作比较,超出设定值之后机器会报警并停止运行。


二、方案

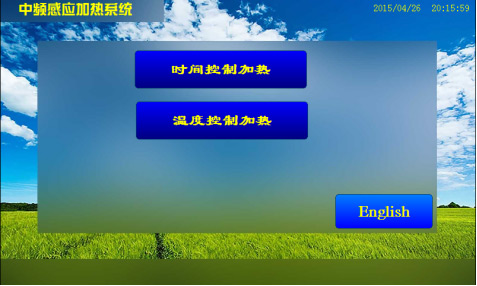

本设备分为时间和温度两种模式。

第一次运行机器时候需要选择工作模式 指定式 平均式 自动式

    选择好工作模式后需要在参数设置里需要温度PID自整定。自整定需要设定目标温度和自整定时间,自整定时间到达后自整定完成,也可以用户根据现场温度达到稳定工作时自行停止工作。自整定完成就可以让设备正常的运行生产了。

    时间控制模式:用户可根据要求自己设定设备的预热温度 预热时间 保温温度和保温时间等,为了用户方便可设置16配方来适应不同的工件的加热。产品名称可以以数字 中文 英文的方式记录在触摸屏中。参数设定好温度后按下启动机器开始按照参数要求工作运行。


       温度控制模式:采用温度-时间-温度格式,其定义是,从当前段设置温度,经过该段设置的时间到达下一温度。温度设置值的单位都是℃,而时间值的单位都是分钟。下例为一个包含线性升温、恒温、线性降温、跳转循环、准备、暂停及事件输出几段程序例子。

       初始温度 C 00=50 用户需要设定初始温度

       第1段 t 01=30   C 01=100  ;从50度升温到100度,升温时间为30分

       第2段 t 02=60   C 02=400 ;从100度升温到400度。升温温时间为60分

       第3段 t 03=120  C 03=400  ;恒温阶段 温度为400度保温时间为120分

       第4段 t 04=10  C 04=390  ;从400度降温到390度需要时间为10分 每分钟降1摄氏度,因为本设备没有降温系统,只能依靠外界自然温度降温。

本系统可以跳段加温,假设现在加温在第一段加温中,用户可以直接跳到第四段。

参数设定完成后检查没有问题之后即可以启动运行。

厂家机器参数设置界面

三、特点

    本产品PLC和触摸屏控温精确,实际控温温度为±1℃,本程序设有温度控制模式可根据用户需求设定加温时间和温度,之前需要6块温度仪表并且需要外加配电盘才可以实现的功能现在只需一台FBS-24MR加2路2TC扩展模块即可解决,除了功能和精确度上比之前更精准和稳定之外也大大降低了故障率。人性化的人机界面让用户操作起来更为方便。更为直观。
