永宏PLC+触摸屏在木工三排钻上的应用

发布者:慧控  时间:2017/5/12 10:27:29

一、原理、工艺

       1.1 产品描述

       三排钻床主要用于刨花板、中密度纤维板、人造板等木制品的榫眼加工。该机器采用自动化控制,工作过程均为气动装夹工件,气动进给刀具,具有一次性加工三排多个孔位,一次设定可连续多次操作及在控制面板显示出总的加工次数的功能。其中, V1,V2排的钻排可在0~90°间作任意旋转,方便了工件多方位的加工,是橱柜、家具厂不可少的重要设备。

       1.2 性能特征

       1、采用永宏触摸屏、PLC工控系统,功能强大,故障率低;

       2、钻排钻孔范围大,所有钻头采用快速接头,方便快捷;

       3、钻孔深度、钻孔距离均采用广电高英开关,定位快速、准确;

       4、采用进口原装名牌钻排、电机、直线导轨、经久耐用;

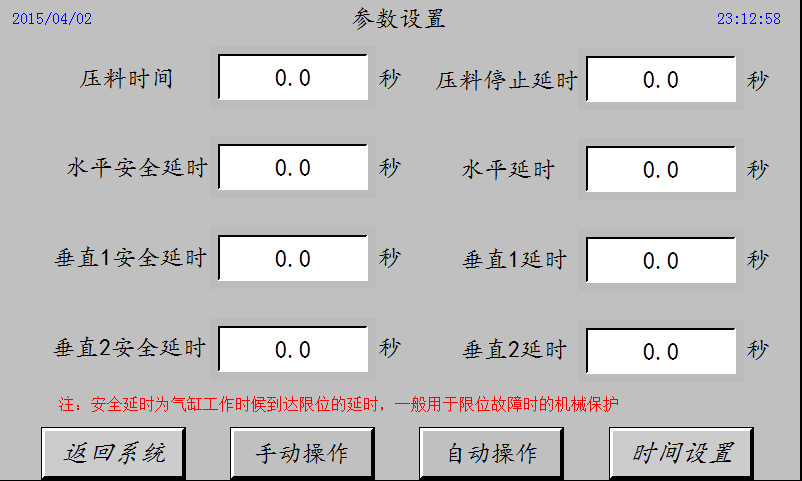

       5、PLC和触摸屏可以设置各排的电机工作和压料延时。使控制的更为精确

二、方案

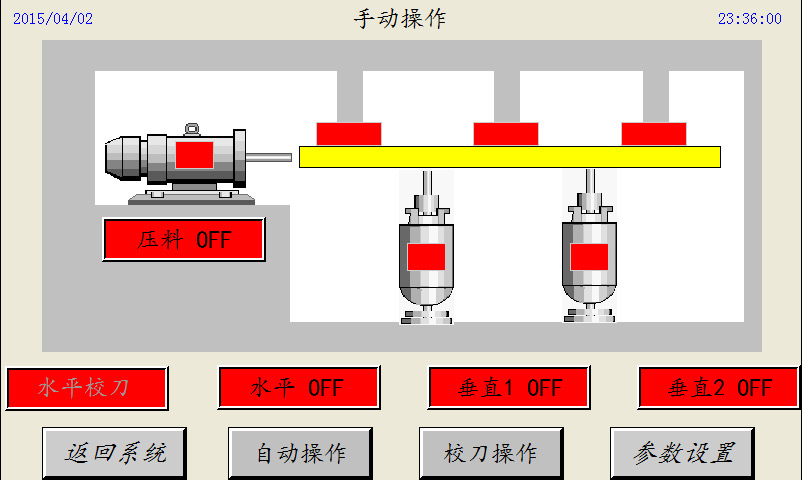

       本设备分为手动模式和自动模式两种。

       自动模式:自动模式时可设置每个的水平和垂直电机/气缸的工作。在同步操作时踩下压料压上然后水平电机和气缸 垂直1垂直2电机气缸同时工作,达到上限位之后气缸停止工作。延时之后电机停止工作。

在异步模式下,踩下脚踏开关后压料开始工作 垂直1和垂直2开始工作,当垂直1工作完成之后水平电机才开始工作。





三、特点

       用PLC和触摸屏和设置更具体的参数设置,根据现场的需求可设置更为详细和具体的参数,适应性更强。其中触摸屏界面简单明了,监控画面直观明了。
