永宏PLC故障排除流程图
发布者:慧控 时间:2020/8/10 14:03:55
1、总体检查
根据总体检查流程图找出故障点的大方向,逐渐细化,以找出具体故障,如下图所示。
2、电源故障检查
电源灯不亮需对供电系统进行检查,检查流程图如下图所示。
3、运行故障检查
电源正常,运行指示灯不亮,说明系统已因某种异常而终止了正常运行,检查流程图如下图所示。

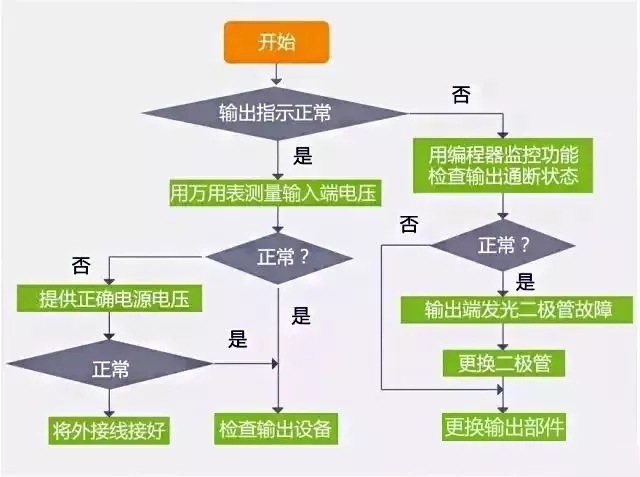

4、输入输出故障检查
输入输出是PLC 与外部设备进行信息交流的通道,其是否正常工作,除了和输入输出单元有关外,还与联接配线、接线端子、保险管等元件状态有关。检查流程图如下图所示。
5、外部环境的检查
影响PLC 工作的环境因素主要有温度、湿度、噪音与粉尘,以及腐蚀性酸碱等。
